en werken in het tussenseizoen, als er
geen warmte nodig is in het filiaal en de
buitentemperaturen onder de 20 graden
zijn. Daar staat een drycooler voor het
regenereren van de energiepalen. De
WKO in de bodem moet voldoen aan de
BRL 11000 en thermisch in balans blij-
ven. De elektra voor de warmtepompen,
verlichting, ventilatie en andere instal-
laties wordt opgewekt met 1.766 pv-
panelen op het dak van de supermarkt
en de carports.
Energiepalen
De energiepalen had flinke consequen-
ties voor de funderingswerkzaamheden
en de volgorde van het bouwproces.
Deze palen hebben over een lengte van
circa tien meter een ingestorte lus voor
de warmte-uitwisseling. De aansluitin-
gen van de lussen zijn op enige afstand
onder de kop geplaatst om te voorko-
men dat ze tijdens het heien schade
kunnen oplopen. De palen moesten
dus wat dieper dan gebruikelijk worden
uitgegraven om de lussen te koppelen
en aan te sluiten op een verdeler. Die
aansluiting was een eerste vereiste. Het
systeem moest onder druk worden gezet
en gecontroleerd voordat er verder kon
worden gebouwd, want als de betonnen
begane-grondvloer er eenmaal in ligt,

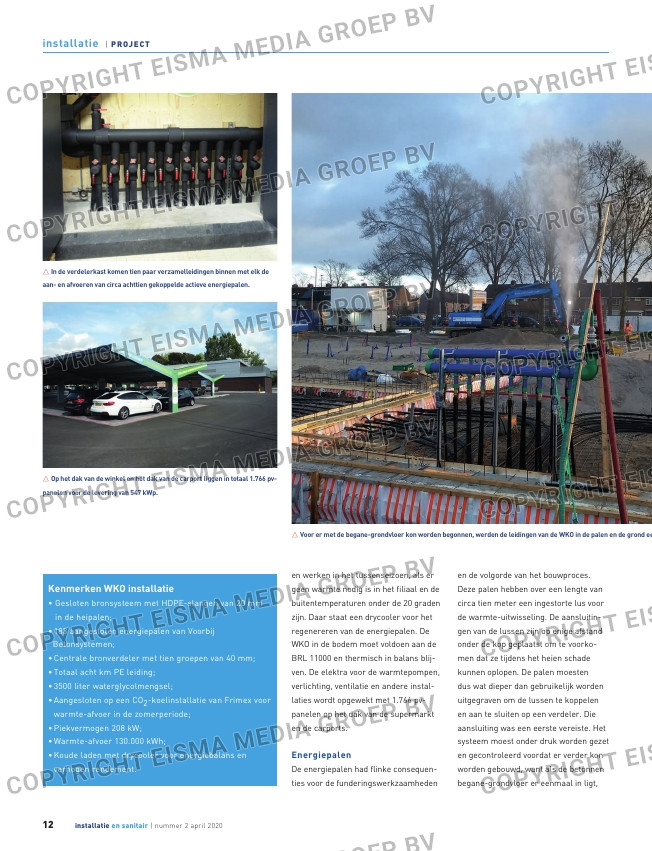

In de verdelerkast komen tien paar verzamelleidingen binnen met elk de
aan- en afvoeren van circa achttien gekoppelde actieve energiepalen.
12 installatie en sanitair | nummer 2 april 2020
Voor er met de begane-grondvloer kon worden begonnen, werden de leidingen van de WKO in de palen en de grond eerst onder druk gezet en getest op lekkage.
Op het dak van de winkel en het dak van de carport liggen in totaal 1.766 pv-
panelen voor de levering van 547 kWp.
installatie | PROJECT
Kenmerken WKO installatie
• Gesloten bronsysteem met HDPE-slangen van 20 mm
in de heipalen;
• 183 aangesloten energiepalen van Voorbij
Betonsystemen;
• Centrale bronverdeler met tien groepen van 40 mm;
• Totaal acht km PE leiding;
• 3500 liter waterglycolmengsel;
• Aangesloten op een CO2-koelinstallatie van Frimex voor
warmte-afvoer in de zomerperiode;
• Piekvermogen 208 kW;
• Warmte-afvoer 130.000 kWh;
• Koude laden met drycooler voor energiebalans en
verhogen rendement.
