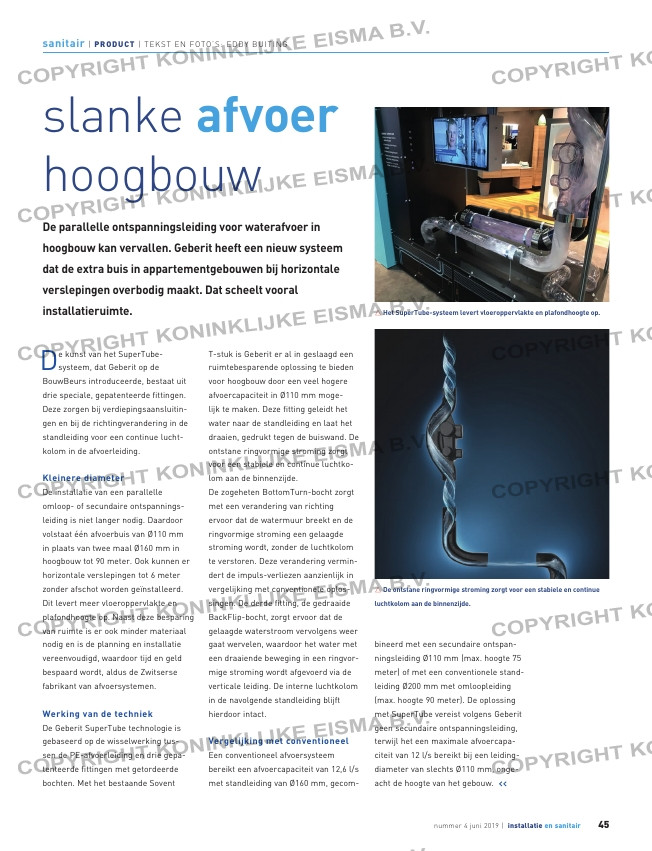

De kunst van het SuperTube-systeem, dat Geberit op de
BouwBeurs introduceerde, bestaat uit
drie speciale, gepatenteerde fittingen.
Deze zorgen bij verdiepingsaansluitin-
gen en bij de richtingverandering in de
standleiding voor een continue lucht-
kolom in de afvoerleiding.
Kleinere diameter
De installatie van een parallelle
omloop- of secundaire ontspannings-
leiding is niet langer nodig. Daardoor
volstaat één afvoerbuis van Ø110 mm
in plaats van twee maal Ø160 mm in
hoogbouw tot 90 meter. Ook kunnen er
horizontale verslepingen tot 6 meter
zonder afschot worden geïnstalleerd.
Dit levert meer vloeroppervlakte en
plafondhoogte op. Naast deze besparing
van ruimte is er ook minder materiaal
nodig en is de planning en installatie
vereenvoudigd, waardoor tijd en geld
bespaard wordt, aldus de Zwitserse
fabrikant van afvoersystemen.
Werking van de techniek
De Geberit SuperTube technologie is
gebaseerd op de wisselwerking tus-
sen de PE-afvoerleiding en drie gepa-
tenteerde fittingen met getordeerde
bochten. Met het bestaande Sovent
T-stuk is Geberit er al in geslaagd een
ruimtebesparende oplossing te bieden
voor hoogbouw door een veel hogere
afvoercapaciteit in Ø110 mm moge-
lijk te maken. Deze fitting geleidt het
water naar de standleiding en laat het
draaien, gedrukt tegen de buiswand. De
ontstane ringvormige stroming zorgt
voor een stabiele en continue luchtko-
lom aan de binnenzijde.
De zogeheten BottomTurn-bocht zorgt
met een verandering van richting
ervoor dat de watermuur breekt en de
ringvormige stroming een gelaagde
stroming wordt, zonder de luchtkolom
te verstoren. Deze verandering vermin-
dert de impuls-verliezen aanzienlijk in
vergelijking met conventionele oplos-
singen. De derde fitting, de gedraaide
BackFlip-bocht, zorgt ervoor dat de
gelaagde waterstroom vervolgens weer
gaat wervelen, waardoor het water met
een draaiende beweging in een ringvor-
mige stroming wordt afgevoerd via de
verticale leiding. De interne luchtkolom
in de navolgende standleiding blijft
hierdoor intact.
Vergelijking met conventioneel
Een conventioneel afvoersysteem
bereikt een afvoercapaciteit van 12,6 l/s
met standleiding van Ø160 mm, gecom-
?
?
Het SuperTube-systeem levert vloeroppervlakte en plafondhoogte op.
De ontstane ringvormige stroming zorgt voor een stabiele en continue
luchtkolom aan de binnenzijde.
nummer 4 juni 2019 | installatie en sanitair 45
>>
bineerd met een secundaire ontspan-
ningsleiding Ø110 mm (max. hoogte 75
meter) of met een conventionele stand-
leiding Ø200 mm met omloopleiding
(max. hoogte 90 meter). De oplossing
met SuperTube vereist volgens Geberit
geen secundaire ontspanningsleiding,
terwijl het een maximale afvoercapa-
citeit van 12 l/s bereikt bij een leiding-
diameter van slechts Ø110 mm, onge-
acht de hoogte van het gebouw. <<
??
??
sanitair | PRODUCT | TEKST EN FOTO’S: EDDY BUITING
slanke afvoer
hoogbouw
De parallelle ontspanningsleiding voor waterafvoer in
hoogbouw kan vervallen. Geberit heeft een nieuw systeem
dat de extra buis in appartementgebouwen bij horizontale
verslepingen overbodig maakt. Dat scheelt vooral
installatieruimte.
