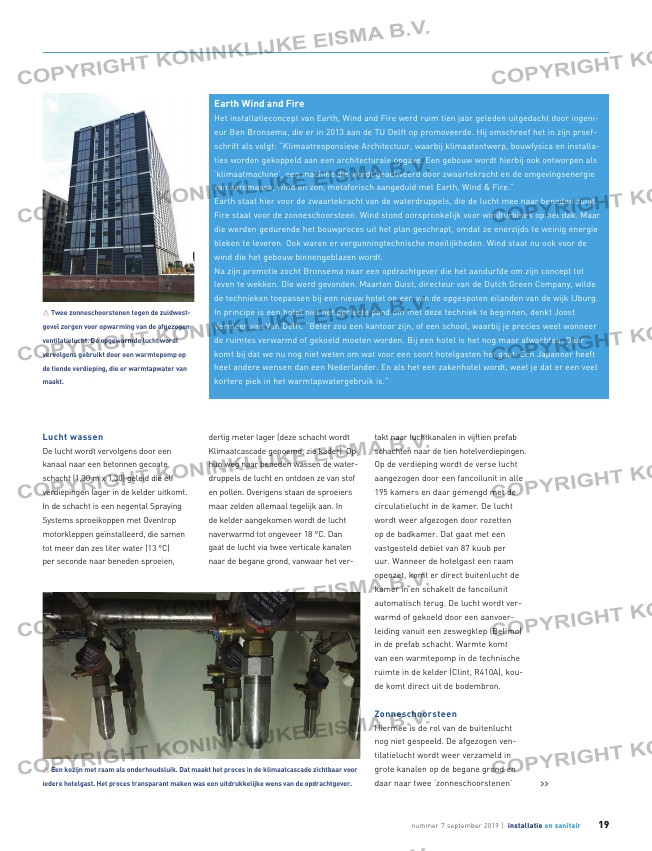

Lucht wassen
De lucht wordt vervolgens door een
kanaal naar een betonnen gecoate
schacht (1,30 m x 1,30) geleid die elf
verdiepingen lager in de kelder uitkomt.
In de schacht is een negental Spraying
Systems sproeikoppen met Oventrop
motorkleppen geïnstalleerd, die samen
tot meer dan zes liter water (13 °C)
per seconde naar beneden sproeien,
dertig meter lager (deze schacht wordt
Klimaatcascade genoemd, zie kader). Op
hun weg naar beneden wassen de water-
druppels de lucht en ontdoen ze van stof
en pollen. Overigens staan de sproeiers
maar zelden allemaal tegelijk aan. In
de kelder aangekomen wordt de lucht
naverwarmd tot ongeveer 18 °C. Dan
gaat de lucht via twee verticale kanalen
naar de begane grond, vanwaar het ver-
Earth Wind and Fire
Het installatieconcept van Earth, Wind and Fire werd ruim tien jaar geleden uitgedacht door ingeni-
eur Ben Bronsema, die er in 2013 aan de TU Delft op promoveerde. Hij omschreef het in zijn proef-
schrift als volgt: “Klimaatresponsieve Architectuur, waarbij klimaatontwerp, bouwfysica en installa-
ties worden gekoppeld aan een architecturale opgave. Een gebouw wordt hierbij ook ontworpen als
‘klimaatmachine’, een machine die wordt geactiveerd door zwaartekracht en de omgevingsenergie
van aardmassa, wind en zon, metaforisch aangeduid met Earth, Wind & Fire.”
Earth staat hier voor de zwaartekracht van de waterdruppels, die de lucht mee naar beneden zuigt.
Fire staat voor de zonneschoorsteen. Wind stond oorspronkelijk voor windturbines op het dak. Maar
die werden gedurende het bouwproces uit het plan geschrapt, omdat ze enerzijds te weinig energie
bleken te leveren. Ook waren er vergunningtechnische moeilijkheden. Wind staat nu ook voor de
wind die het gebouw binnengeblazen wordt.
Na zijn promotie zocht Bronsema naar een opdrachtgever die het aandurfde om zijn concept tot
leven te wekken. Die werd gevonden. Maarten Quist, directeur van de Dutch Green Company, wilde
de technieken toepassen bij een nieuw hotel op een van de opgespoten eilanden van de wijk IJburg.
In principe is een hotel niet het perfecte pand om met deze techniek te beginnen, denkt Joost
Vermeer van Van Delft. “Beter zou een kantoor zijn, of een school, waarbij je precies weet wanneer
de ruimtes verwarmd of gekoeld moeten worden. Bij een hotel is het nog maar afwachten. Daar
komt bij dat we nu nog niet weten om wat voor een soort hotelgasten het gaat. Een Japanner heeft
heel andere wensen dan een Nederlander. En als het een zakenhotel wordt, weet je dat er een veel
kortere piek in het warmtapwatergebruik is.”
Een kozijn met raam als onderhoudsluik. Dat maakt het proces in de klimaatcascade zichtbaar voor
iedere hotelgast. Het proces transparant maken was een uitdrukkelijke wens van de opdrachtgever.
Twee zonneschoorstenen tegen de zuidwest-
gevel zorgen voor opwarming van de afgezogen
ventilatielucht. De opgewarmde lucht wordt
vervolgens gebruikt door een warmtepomp op
de tiende verdieping, die er warmtapwater van
maakt.
nummer 7 september 2019 | installatie en sanitair 19
>>
takt naar luchtkanalen in vijftien prefab
schachten naar de tien hotelverdiepingen.
Op de verdieping wordt de verse lucht
aangezogen door een fancoilunit in alle
195 kamers en daar gemengd met de
circulatielucht in de kamer. De lucht
wordt weer afgezogen door rozetten
op de badkamer. Dat gaat met een
vastgesteld debiet van 87 kuub per
uur. Wanneer de hotelgast een raam
openzet, komt er direct buitenlucht de
kamer in en schakelt de fancoilunit
automatisch terug. De lucht wordt ver-
warmd of gekoeld door een aanvoer-
leiding vanuit een zeswegklep (Belimo)
in de prefab schacht. Warmte komt
van een warmtepomp in de technische
ruimte in de kelder (Clint, R410A), kou-
de komt direct uit de bodembron.
Zonneschoorsteen
Hiermee is de rol van de buitenlucht
nog niet gespeeld. De afgezogen ven-
tilatielucht wordt weer verzameld in
grote kanalen op de begane grond en
daar naar twee ‘zonneschoorstenen’
??
??
