Drijvende
warmtewisselaar

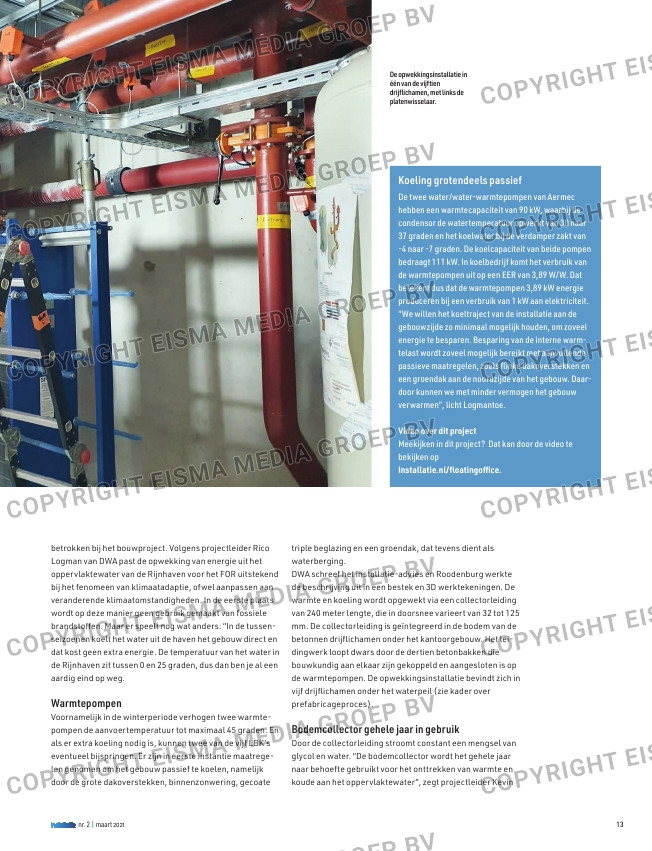

De opwekkingsinstallatie in
één van de vijftien
drijflichamen, met links de
platenwisselaar.
betrokken bij het bouwproject. Volgens projectleider Rico
Logman van DWA past de opwekking van energie uit het
oppervlaktewater van de Rijnhaven voor het FOR uitstekend
bij het fenomeen van klimaatadaptie, ofwel aanpassen aan
veranderende klimaatomstandigheden. In de eerste plaats
wordt op deze manier geen gebruik gemaakt van fossiele
brandstoffen. Maar er speelt nog wat anders: “In de tussen-
seizoenen koelt het water uit de haven het gebouw direct en
dat kost geen extra energie. De temperatuur van het water in
de Rijnhaven zit tussen 0 en 25 graden, dus dan ben je al een
aardig eind op weg.
Warmtepompen
Voornamelijk in de winterperiode verhogen twee warmte-
pompen de aanvoertemperatuur tot maximaal 45 graden. En
als er extra koeling nodig is, kunnen twee van de vijf LBK’s
eventueel bijspringen. Er zijn in eerste instantie maatrege-
len genomen om het gebouw passief te koelen, namelijk
door de grote dakoverstekken, binnenzonwering, gecoate
triple beglazing en een groendak, dat tevens dient als
waterberging.
DWA schreef het installatie-advies en Roodenburg werkte
de beschrijving uit in een bestek en 3D werktekeningen. De
warmte en koeling wordt opgewekt via een collectorleiding
van 240 meter lengte, die in doorsnee varieert van 32 tot 125
mm. De collectorleiding is geïntegreerd in de bodem van de
betonnen drijflichamen onder het kantoorgebouw. Het lei-
dingwerk loopt dwars door de dertien betonbakken die
bouwkundig aan elkaar zijn gekoppeld en aangesloten is op
de warmtepompen. De opwekkingsinstallatie bevindt zich in
vijf drijflichamen onder het waterpeil (zie kader over
prefabricageproces).
Bodemcollector gehele jaar in gebruik
Door de collectorleiding stroomt constant een mengsel van
glycol en water. “De bodemcollector wordt het gehele jaar
naar behoefte gebruikt voor het onttrekken van warmte en
koude aan het oppervlaktewater”, zegt projectleider Kevin
nr. 2 | maart 2021 13
Koeling grotendeels passief
De twee water/water-warmtepompen van Aermec
hebben een warmtecapaciteit van 90 kW, waarbij de
condensor de watertemperatuur opwerkt van 30 naar
37 graden en het koelwater bij de verdamper zakt van
-4 naar -7 graden. De koelcapaciteit van beide pompen
bedraagt 111 kW. In koelbedrijf komt het verbruik van
de warmtepompen uit op een EER van 3,89 W/W. Dat
betekent dus dat de warmtepompen 3,89 kW energie
produceren bij een verbruik van 1 kW aan elektriciteit.
“We willen het koeltraject van de installatie aan de
gebouwzijde zo minimaal mogelijk houden, om zoveel
energie te besparen. Besparing van de interne warm-
telast wordt zoveel mogelijk bereikt met aanvullende
passieve maatregelen, zoals flinke dakoverstekken en
een groendak aan de noordzijde van het gebouw. Daar-
door kunnen we met minder vermogen het gebouw
verwarmen”, licht Logmantoe.
Video over dit project
Meekijken in dit project? Dat kan door de video te
bekijken op
Installatie.nl/floatingoffice.
