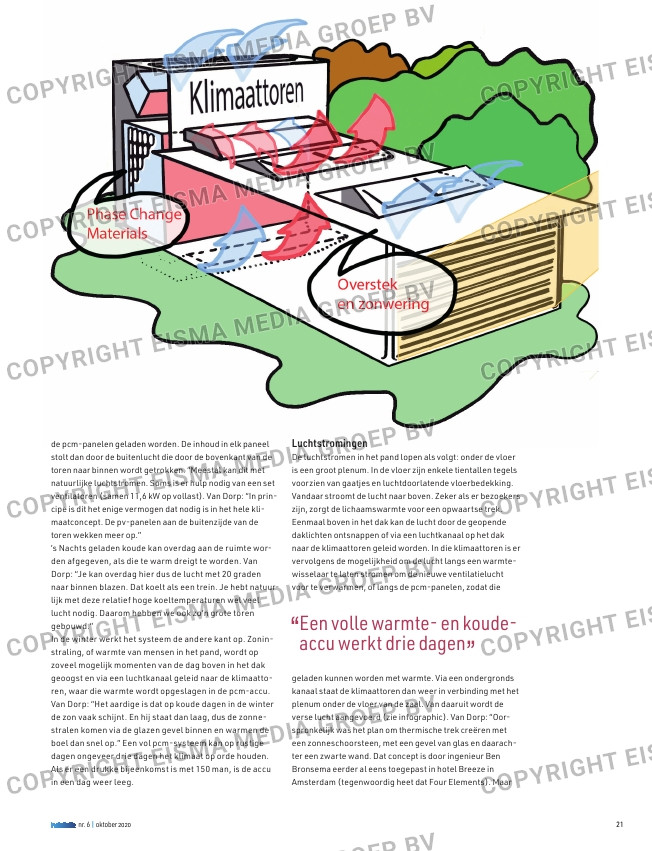

Een volle warmte- en koude-
accu werkt drie dagen
de pcm-panelen geladen worden. De inhoud in elk paneel
stolt dan door de buitenlucht die door de bovenkant van de
toren naar binnen wordt getrokken. “Meestal kan dit met
natuurlijke luchtstromen. Soms is er hulp nodig van een set
ventilatoren (samen 11,6 kW op vollast). Van Dorp: “In prin-
cipe is dit het enige vermogen dat nodig is in het hele kli-
maatconcept. De pv-panelen aan de buitenzijde van de
toren wekken meer op.”
’s Nachts geladen koude kan overdag aan de ruimte wor-
den afgegeven, als die te warm dreigt te worden. Van
Dorp: “Je kan overdag hier dus de lucht met 20 graden
naar binnen blazen. Dat koelt als een trein. Je hebt natuur-
lijk met deze relatief hoge koeltemperaturen wel veel
lucht nodig. Daarom hebben we ook zo’n grote toren
gebouwd.”
In de winter werkt het systeem de andere kant op. Zonin-
straling, of warmte van mensen in het pand, wordt op
zoveel mogelijk momenten van de dag boven in het dak
geoogst en via een luchtkanaal geleid naar de klimaatto-
ren, waar die warmte wordt opgeslagen in de pcm-accu.
Van Dorp: “Het aardige is dat op koude dagen in de winter
de zon vaak schijnt. En hij staat dan laag, dus de zonne-
stralen komen via de glazen gevel binnen en warmen de
boel dan snel op.” Een vol pcm-systeem kan op rustige
dagen ongeveer drie dagen het klimaat op orde houden.
Als er een drukke bijeenkomst is met 150 man, is de accu
in een dag weer leeg.
Luchtstromingen
De luchtstromen in het pand lopen als volgt: onder de vloer
is een groot plenum. In de vloer zijn enkele tientallen tegels
voorzien van gaatjes en luchtdoorlatende vloerbedekking.
Vandaar stroomt de lucht naar boven. Zeker als er bezoekers
zijn, zorgt de lichaamswarmte voor een opwaartse trek.
Eenmaal boven in het dak kan de lucht door de geopende
daklichten ontsnappen of via een luchtkanaal op het dak
naar de klimaattoren geleid worden. In die klimaattoren is er
vervolgens de mogelijkheid om de lucht langs een warmte-
wisselaar te laten stromen om de nieuwe ventilatielucht
voor te verwarmen, of langs de pcm-panelen, zodat die
geladen kunnen worden met warmte. Via een ondergronds
kanaal staat de klimaattoren dan weer in verbinding met het
plenum onder de vloer van de zaal. Van daaruit wordt de
verse lucht aangevoerd (zie infographic). Van Dorp: “Oor-
spronkelijk was het plan om thermische trek creëren met
een zonneschoorsteen, met een gevel van glas en daarach-
ter een zwarte wand. Dat concept is door ingenieur Ben
Bronsema eerder al eens toegepast in hotel Breeze in
Amsterdam (tegenwoordig heet dat Four Elements). Maar
