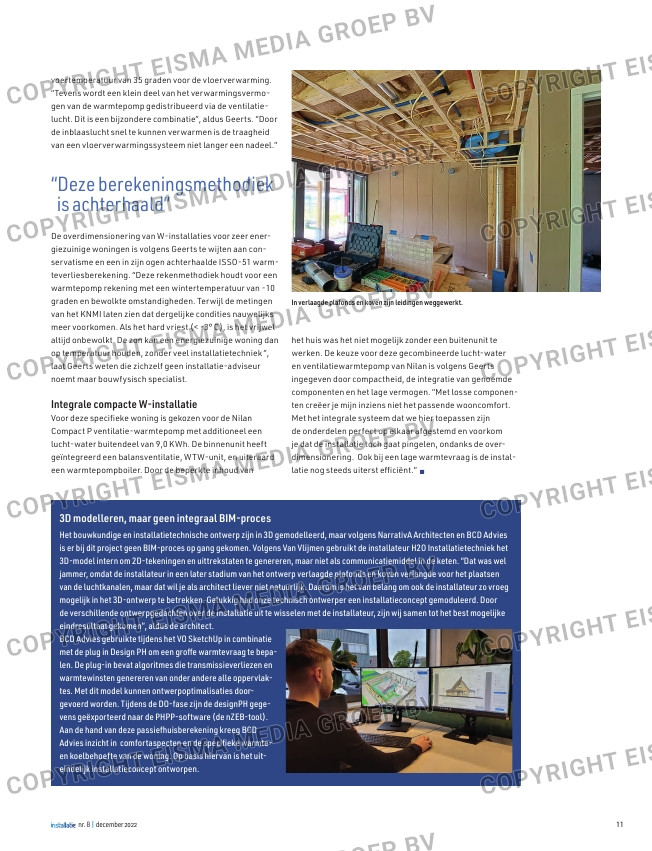

Pagina 11 van: Installatie – nummer 08 – 2022

3D modelleren, maar geen integraal BIM-proces
Het bouwkundige en installatietechnische ontwerp zijn in 3D gemodelleerd, maar volgens NarrativA Architecten en BCD Advies
is er bij dit project geen BIM-proces op gang gekomen. Volgens Van Vlijmen gebruikt de installateur H2O Installatietechniek het
3D-model intern om 2D-tekeningen en uittrekstaten te genereren, maar niet als communicatiemiddel in de keten. “Dat was wel
jammer, omdat de installateur in een later stadium van het ontwerp verlaagde plafonds en koven verlangde voor het plaatsen
van de luchtkanalen, maar dat wil je als architect liever niet natuurlijk. Daarom is het van belang om ook de installateur zo vroeg
mogelijk in het 3D-ontwerp te betrekken. Gelukkig had onze technisch ontwerper een installatieconcept gemoduleerd. Door
de verschillende ontwerpgedachten over de installatie uit te wisselen met de installateur, zijn wij samen tot het best mogelijke
eindresultaat gekomen”, aldus de architect.
BCD Advies gebruikte tijdens het VO SketchUp in combinatie
met de plug in Design PH om een groffe warmtevraag te bepa-
len. De plug-in bevat algoritmes die transmissieverliezen en
warmtewinsten genereren van onder andere alle oppervlak-
tes. Met dit model kunnen ontwerpoptimalisaties door-
gevoerd worden. Tijdens de DO-fase zijn de designPH gege-
vens geëxporteerd naar de PHPP-software (de nZEB-tool).
Aan de hand van deze passiefhuisberekening kreeg BCD
Advies inzicht in comfortaspecten en de specifieke warmte-
en koelbehoefte van de woning. Op basis hiervan is het uit-
eindelijk installatieconcept ontworpen.

“Deze berekeningsmethodiek
is achterhaald”

voertemperatuur van 35 graden voor de vloerverwarming.
“Tevens wordt een klein deel van het verwarmingsvermo-
gen van de warmtepomp gedistribueerd via de ventilatie-
lucht. Dit is een bijzondere combinatie”, aldus Geerts. “Door
de inblaaslucht snel te kunnen verwarmen is de traagheid
van een vloerverwarmingssysteem niet langer een nadeel.”

De overdimensionering van W-installaties voor zeer ener-
giezuinige woningen is volgens Geerts te wijten aan con-
servatisme en een in zijn ogen achterhaalde ISSO-51 warm-
teverliesberekening. “Deze rekenmethodiek houdt voor een
warmtepomp rekening met een wintertemperatuur van -10
graden en bewolkte omstandigheden. Terwijl de metingen
van het KNMI laten zien dat dergelijke condities nauwelijks
meer voorkomen. Als het hard vriest (< -3° C), is het vrijwel
altijd onbewolkt. De zon kan een energiezuinige woning dan
op temperatuur houden, zonder veel installatietechniek ”,
laat Geerts weten die zichzelf geen installatie-adviseur
noemt maar bouwfysisch specialist.

Integrale compacte W-installatie
Voor deze specifieke woning is gekozen voor de Nilan
Compact P ventilatie-warmtepomp met additioneel een
lucht-water buitendeel van 9,0 KWh. De binnenunit heeft
geïntegreerd een balansventilatie, WTW-unit, en uiteraard
een warmtepompboiler. Door de beperkte inhoud van

In verlaagde plafonds en koven zijn leidingen weggewerkt.

het huis was het niet mogelijk zonder een buitenunit te
werken. De keuze voor deze gecombineerde lucht-water
en ventilatiewarmtepomp van Nilan is volgens Geerts
in gegeven door compactheid, de integratie van genoemde
componenten en het lage vermogen. “Met losse componen-
ten creëer je mijn inziens niet het passende wooncomfort.
Met het integrale systeem dat we hier toepassen zijn
de onderdelen perfect op elkaar afgestemd en voorkom
je dat de installatie toch gaat pingelen, ondanks de over-
dimensionering. Ook bij een lage warmtevraag is de instal-
latie nog steeds uiterst efficiënt.”
