Rookgasafvoeren: hoe het níet moet..

Foto's

Jeffrey van Rossum

29 mei 2013

Afbeelding bekijken op volledige grootte

Een bochtige, bijna kunstzinnige verstrengeling, waarbij de rookgasafvoer ook nog eens is losgeschoten.

Een bochtige, bijna kunstzinnige verstrengeling, waarbij de rookgasafvoer ook nog eens is losgeschoten.

De witte kunststof flexibele pijp voor de afvoer van rookgas is met tape vastgeplakt aan de oude pijp/grespot. Dit om een trekvaste verbinding te realiseren. De witte kunststof PP pijp is niet UV-bestendig en op termijn verpulveren.

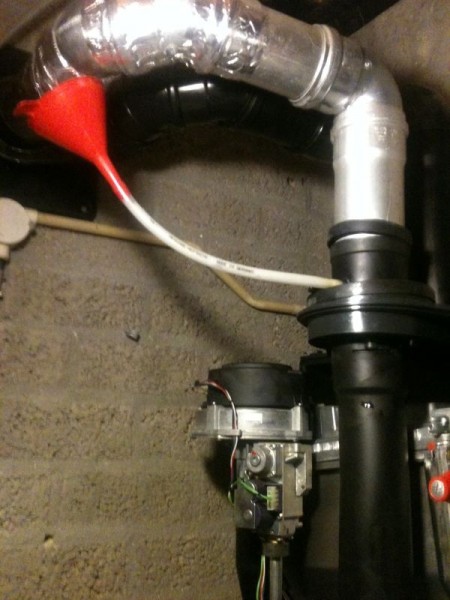

Een creatief stukje terugvoer van condenswater uit een lekkende rookgasafvoer.

Een cascade opstelling waar het passen en meten was. De krapte uit zich in de rookgasafvoer van het rechter toestel, die door de druk is losgeschoten.

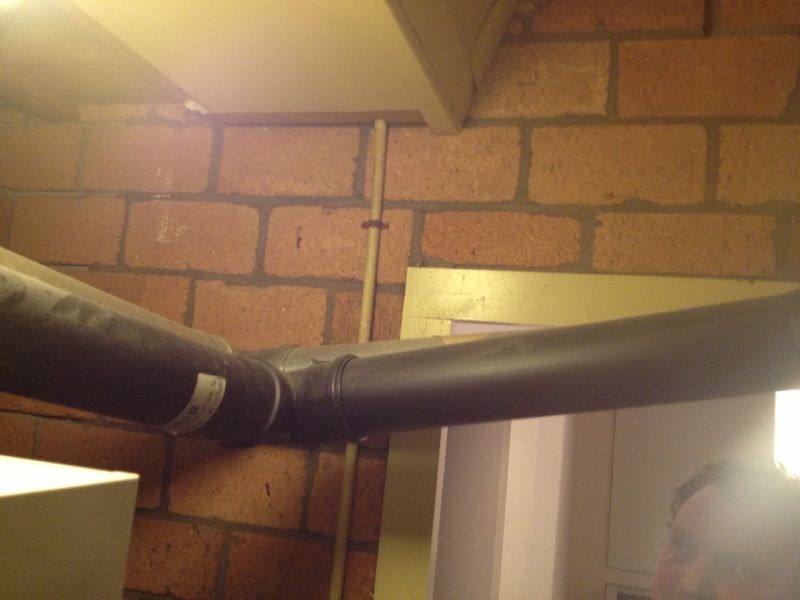

De rookgasafvoeren van een cascadeopstelling. De afvoeren zitten te dicht op elkaar, zodat de rookgassen door de aanzuiging weer naar binnen kunnen terugkeren. 70 centimeter afstand is het minimum.

In een technische ruimte is de slecht gebeugelde rookgasafvoer twintig centimeter verzakt, waardoor het condenswater in de pijp bleef staan. Gelukkig sprong de ketel op storing voordat er koolmonoxidevergiftiging optrad.

De pvc luchttoevoer staat waterpas. In de rookgasafvoer kan dus een behoorlijke hoeveelheid condenswater ophopen.

De linker rookgasafvoer is anderhalve meter in de schacht gezakt. Een lus condenswater in de schoorsteen tot gevolg. De ketel in de kelder sprong -gelukkig- op storing.

Creatief met aluminiumfolie

Een hr-ketel in de stookruimte van een school is via een concentrische rookgasafvoer/luchttoevoer aangesloten. Niettemin ontbreekt een stuk buitenpijp in de aansluiting in technische ruimte.

De rookgasafvoeren op dit dak zijn al rommelig aangelegd, maar dat is niet het belangrijkste euvel. De kunststof afvoerbuizen zijn namelijk niet UV bestendig, en dat bleek toen de zon een langere periode zijn werk had gedaan. De verantwoordelijk installateur was snel ter plekke om zijn verkeerde materiaalkeus te herstellen.

Een verzamelkap waar VR-ketels op aangesloten waren, is zonder aanpassing omgezet naar HR-ketels. De condens tast niet alleen de dakbedekking aan, ook de luchttoevoer is versperd. Een ombouwset en vrije uitmonding is de oplossing.

Een metalen spirobuis in de afvoer is finaal weggeroest. Ketel sprong op storing omdat de wisselaar verstopt was met roest. Bewoners hadden geen onderhoudscontract.

Cv-ketel is uitgerust met een rookgasafvoer van pvc. Het kluswerk is nota bene uitgevoerd en jarenlang gecontroleerd door een erkend gastechnisch installateur.

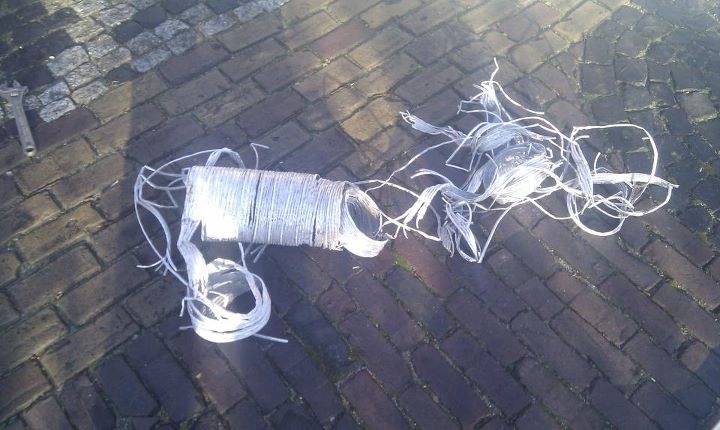

Als het onderhoudsbedrijf deze rookgasafvoer van zolder vist, weet je dat je ontsnapt bent.

Een aansluiting van een hoog knutselgehalte. Gevaarlijk.

Een nieuw HR-toestel geplaatst, maar bezuinigd op de materialen en montage, zo ontdekt een oplettende collega-installateur.
