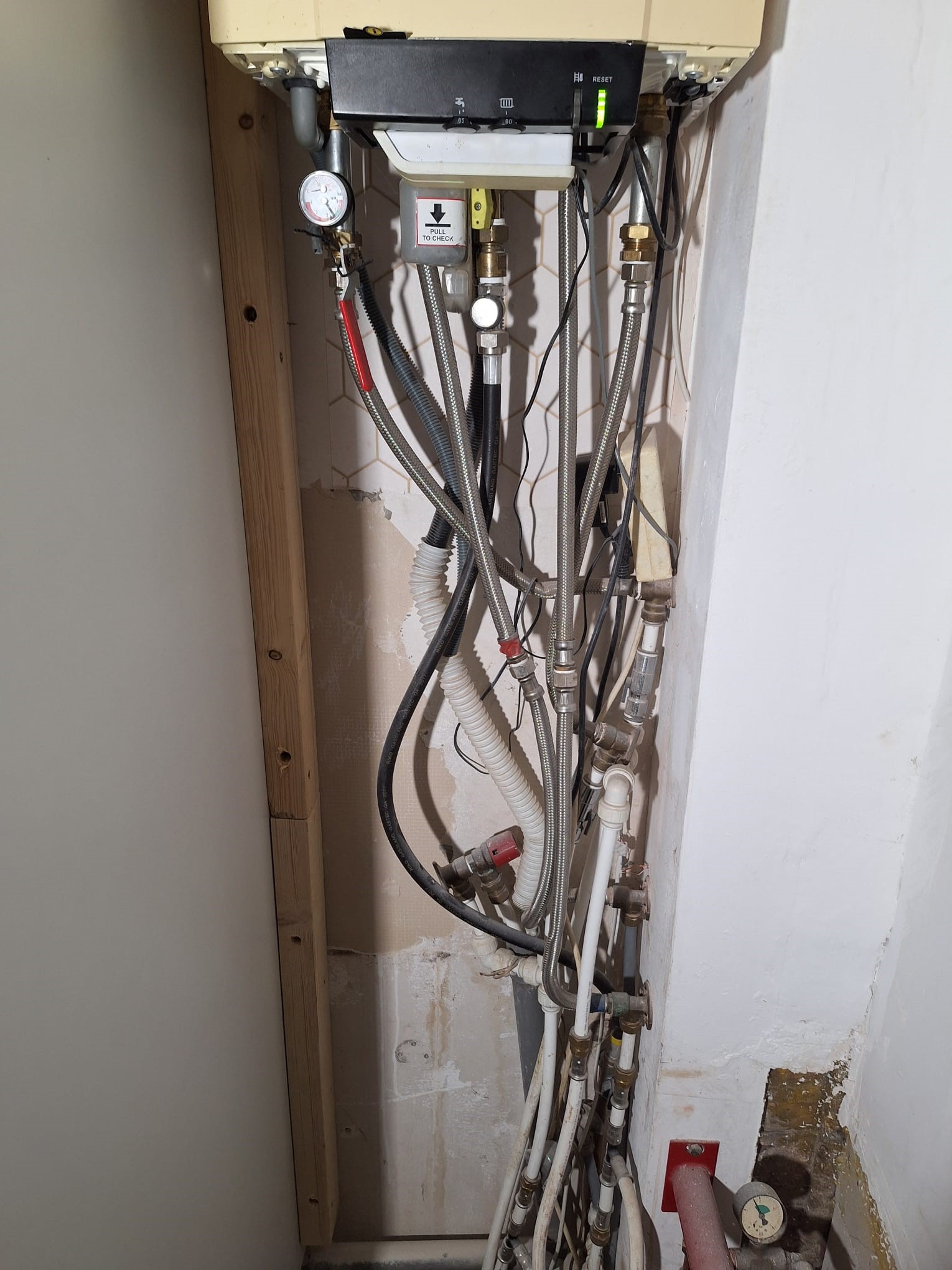

Dit stukje ellende trof de badkamerinstallateur aan bij de renovatie van een (gelukkig) leegstaand pand. Hoewel het niet bij zijn klus hoorde, viel zijn oog er uiteraard wel op. Het toestel is direct door hem uit bedrijf genomen. Een dramatische spaghetti van ondeugdelijke koppelingen, een gasfornuis slang als gasleiding, flexibele aansluitslangen en inferieure materialen. Al het cv-werk is 16 mm. Het goede nieuws is: de hele handel is eruit gehaald, en dat kunnen we showen.

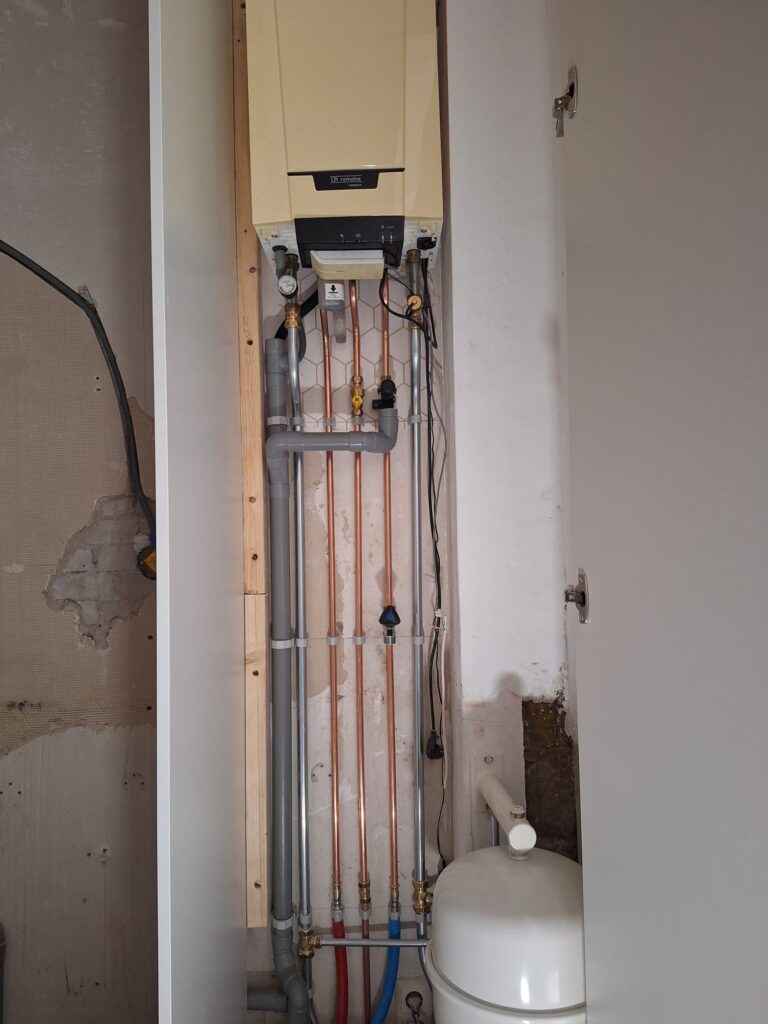

Mooi om ook eens een keer het eindresultaat te zien in deze rubriek. Dat het veel fraaier, beter, veiliger en strakker kan, zie je hieronder. Daar heb je eer van, als monteur.
Heeft u ook een installatiefout? Zend hem hier in.
Ziet er keurig uit echter de condensafvoer mist een sifon en dat is volgens co-keur dan wel een vereiste.
Blijft de vereiste gasvoordruk wel boven de 20 Mbar met die 15 mm gasleiding?
https://www.remeha.nl/actueel/expansievat-plaatsen-doe-dit-in-de-retour
Ik laat dit even hier achter.
Het ziet er niet uit, maar is wel toegestaan, ook de gasslang is conform de NPR3378 toegestaan, namelijk voor het aansluiten van een gas toestel, wel moet er dan een toestelkraan in de voorziening voor gas zitten wat niet goed te zien is op de foto
