Warmtepomp volledig ondergronds

Bij een luxe woning met een aangebouwd kantoor en kinderopvang in Uden is in een pilot een innovatief bronconcept geïnstalleerd met een ondergrondse warmtepompinstallatie.

Het gaat om een spiraalvormige kunststof warmtewisselaar in een schacht van 60 centimeter breed en 24 meter diep, meldt vakblad Installatie.

Door deze relatief ondiepe technologie wordt voorkomen dat er door waterscheidende lagen heen geboord hoeft te worden en is het eenvoudiger de warmtepompbron te regenereren, met regenwater bijvoorbeeld. Omdat het om een proef gaat, zijn in de voortuin van het gebouw vier putten geboord, in plaats van één, met daarin telkens net een andere configuratie van de elementen. Het concept is van Solevo, dat financieel gesteund wordt door subsidies vanuit TKI Urban Energy. Het project heet DeBron.

Lees het uitgebreide artikel in Installatie

Warmtepompskid in put

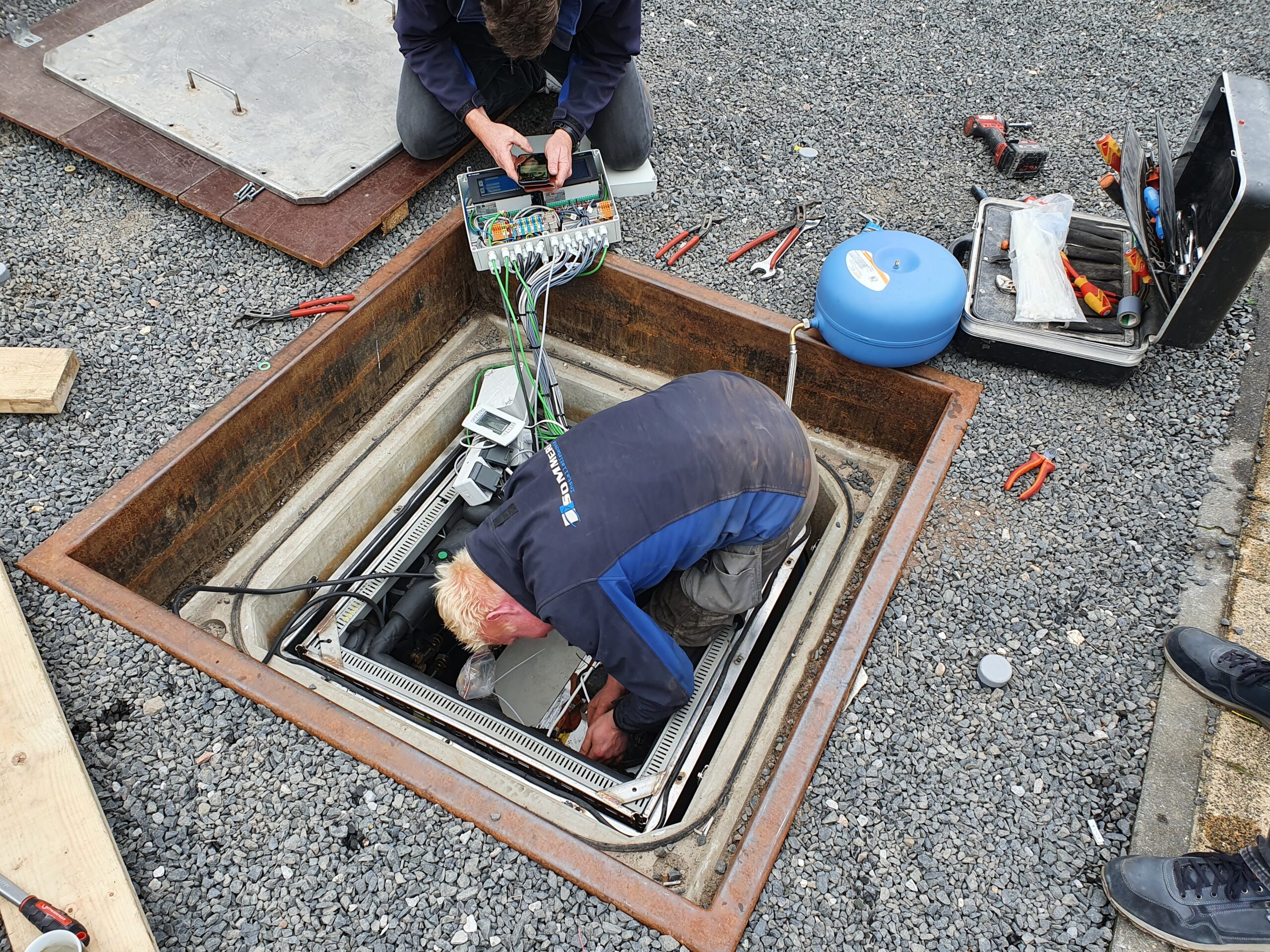

In de putten zijn ook het buffervat van 2,5 meter en een warmtepompskid van 1,80 m verwerkt. Werkelijk alles onder de grond dus: deksel erover en je ziet er niks meer van en geluid is ook afwezig, zegt Paul Sommers, van Sommers Installatietechniek. Dit bedrijf uit Sint Anthonis verzorgde de bouw en aanleg van de skid (met 6 kW Kensa warmptepomp), het leidingenwerk naar de technische ruimte in de kelder, de meet- en regeltechniek en de koppeling aan het bestaande afgiftesysteem (vloerverwarming). Voor warmtapwater is ervoor gekozen om een elektrische doorstromer te installeren, voorafgegaan door een platenwisselaar.

Vier verschillende opstellingen

Zoals gezegd zijn bij de proef vier verschillende bronnen toegepast. Bron één gaat tot 24 meter diep en heeft een buffervat van 125 liter. Bron twee is bijna identiek, maar hier is het buffervat voorzien van pcm-elementen van het Duitse Axiotherm. Bron drie heeft een buffervat van 250 liter en een diepte van vijftien meter en de vierde bron is 24 meter diep en heeft een buffervat van 250 liter, plus PCM. De komende maanden wordt er volop getest met de systemen. De data worden geanalyseerd door TNO en de TU Eindhoven.

Ondergronds heeft beperkingen

Onderstaande tekst ter verduidelijking toegevoegd op 26 november: Zelfs zonder dat er data zijn verzameld – de eerste data komen over een paar weken binnen – heeft het project al veel kennis opgeleverd. Dat de skid niet helemaal onder de grond moet, bijvoorbeeld, zodat die beter bereikbaar is voor onderhoud. Een optie is: de skid half verzonken in de grond, als een soort koekoek, waardoor monteurs er veel beter bij kunnen. Een ander punt waar nog een oplossing voor moet komen: het zand dat naar boven komt bij de boring. Dat is ruwweg zes kuub per boring en hoewel het schoon is als metselzand, moet er toch nog stevig voor het afvoeren ervan betaald worden.

Abonnees en digitale abonnees van Installatie kunnen hier het volledige artikel lezen.

Losse exemplaren van het vakblad Installatie kun je bestellen in onze webshop.
